Cum se măsoară cu precizie grosimea foii de cupru-nichel?

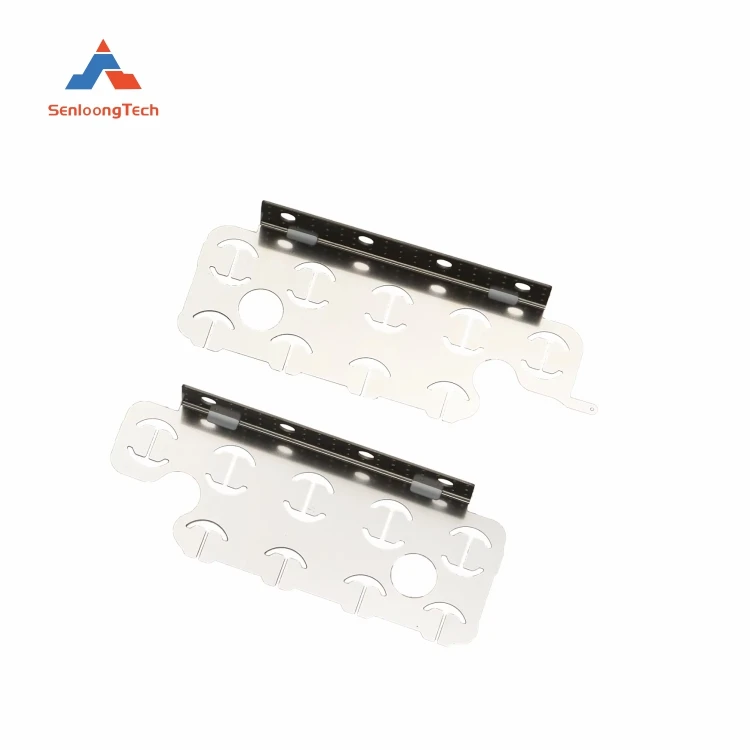

Hei acolo! În calitate de furnizor de foi de cupru nichel, știu cât de important este să măsori grosimea acestor foi cu precizie. Indiferent dacă le folosești pentruBară colectoare din cupru nichel pentru pachetul de baterii,21700 Foaie de nichel de cupru pentru baterie, sauPachet de baterii de sudare Foaie de cupru nichel, obținerea grosimii corecte este cheia performanței și calității produsului final.

De ce este importantă măsurarea exactă a grosimii

În primul rând, să vorbim despre motivul pentru care ne deranjam chiar și cu măsurarea exactă a grosimii. În lumea plăcilor de cupru nichel, grosimea poate afecta foarte mult conductivitatea electrică, rezistența mecanică și rezistența la coroziune a materialului. De exemplu, dacă utilizați aceste foi în aplicații de baterie, o grosime incorectă poate duce la probleme precum supraîncălzirea sau transferul slab al energiei. O foaie prea groasă ar putea adăuga greutate și costuri inutile, în timp ce o foaie prea subțire ar putea eșua în condiții normale de funcționare.

Instrumente pentru măsurarea grosimii foii de cupru nichel

Şublere Vernier

Unul dintre cele mai comune instrumente pentru măsurarea grosimii este șublerul vernier. Este o opțiune simplă și relativ ieftină, care vă poate oferi o măsurare destul de precisă. Pentru a folosi un șubler, trebuie doar să deschideți fălcile, să puneți foaia de cupru nichel între ele și apoi să închideți ușor fălcile până când acestea intră în contact cu ambele părți ale foii. Apoi, citiți măsurarea pe scară. Cu toate acestea, este important de reținut că șublerele vernier au limitările lor. Sunt cele mai bune pentru măsurarea foilor cu suprafețe relativ netede și s-ar putea să nu fie la fel de precise pentru foile cu neregularități sau acoperiri.

Micrometre

Micrometrele sunt un alt instrument excelent pentru măsurarea grosimii. Acestea oferă un nivel mai ridicat de precizie în comparație cu șublerele vernier. Există două tipuri principale: micrometre de exterior și micrometre digitale. Micrometrele exterioare funcționează prin rotirea unui degetar pentru a închide axul pe foaie. Micrometrele digitale, pe de altă parte, vă oferă o citire digitală directă, care poate fi mai convenabilă și mai ușor de citit. Când utilizați un micrometru, asigurați-vă că curățați fețele de măsurare și manipulați foaia cu atenție pentru a evita orice deteriorare care ar putea afecta măsurarea.

Instrumente de măsurare a grosimii cu ultrasunete

Pentru foi mai groase de cupru nichel sau foi cu geometrii complexe, calibrele de grosime cu ultrasunete sunt o opțiune excelentă. Aceste instrumente funcționează trimițând unde ultrasonice prin foaie și măsurând timpul necesar pentru ca undele să revină. Pe baza vitezei sunetului din material, gabaritul poate calcula grosimea foii. Calibrele de grosime cu ultrasunete sunt nedistructive, ceea ce înseamnă că nu vor deteriora tabla în timpul procesului de măsurare. Sunt utile și pentru măsurarea foilor cu acoperire sau a celor greu accesibile.

Pași pentru o măsurare precisă

Pregătirea

Înainte de a începe măsurarea, este important să pregătiți foaia și instrumentul de măsurare. Curățați suprafața foii de cupru nichel pentru a îndepărta orice murdărie, ulei sau resturi care ar putea afecta măsurarea. Dacă utilizați un instrument de măsurare mecanic, cum ar fi un șubler vernier sau un micrometru, asigurați-vă că este calibrat corespunzător. Puteți face acest lucru măsurând un standard cunoscut sau folosind un certificat de calibrare, dacă este disponibil.

Efectuarea de măsurători multiple

Pentru a obține cel mai precis rezultat, este o idee bună să efectuați mai multe măsurători în diferite puncte de pe foaie. Foile de cupru nichel pot avea ușoare variații de grosime pe suprafața lor datorită procesului de fabricație. Făcând mai multe măsurători și calculând media, puteți obține o valoare mai reprezentativă a grosimii tablei. De exemplu, puteți măsura grosimea la colțuri, la centru și câteva puncte între ele.

Contabilitatea condițiilor de suprafață

După cum am menționat mai devreme, starea suprafeței foii de cupru nichel poate afecta măsurarea. Dacă foaia are o suprafață aspră sau neuniformă, ar putea fi necesar să utilizați un instrument care să țină seama de aceste nereguli. De exemplu, unele calibre cu ultrasunete au sonde speciale care pot fi utilizate pe suprafețe aspre. De asemenea, ar putea fi necesar să efectuați măsurători suplimentare la unghiuri diferite pentru a vă asigura că obțineți o citire precisă.

Provocări în măsurarea grosimii

Desigur, măsurarea grosimii foilor de cupru nichel nu este întotdeauna o plimbare în parc. Există câteva provocări pe care le puteți întâlni.

Efecte ale temperaturii

Temperatura poate avea un impact asupra grosimii foii de cupru nichel. Metalele se extind când sunt încălzite și se contractă când sunt răcite. Deci, dacă măsurați foaia într-un mediu fierbinte, grosimea măsurată ar putea fi puțin mai mare decât grosimea reală la temperatura camerei. Pentru a minimiza acest efect, cel mai bine este să măsurați foaia într-un mediu stabil, la temperatura camerei. Dacă acest lucru nu este posibil, puteți utiliza factori de corecție bazați pe coeficientul de dilatare termică a cuprului nichel.

Acoperiri de suprafață

Multe foi de cupru nichel vin cu acoperiri de suprafață pentru protecție împotriva coroziunii sau în alte scopuri. Aceste acoperiri pot adăuga un strat suplimentar de complexitate la măsurarea grosimii. Dacă utilizați un instrument precum un șubler vernier sau un micrometru, acoperirea ar putea fi inclusă în măsurare, ceea ce duce la o supraestimare a grosimii reale a foii. În acest caz, ar putea fi necesar să utilizați o tehnică mai avansată, cum ar fi un manometru cu ultrasunete cu o funcție de acoperire - compensare.

Controlul și asigurarea calității

Odată ce ați măsurat grosimea foilor de cupru nichel, este important să implementați proceduri de control și asigurare a calității. Aceasta înseamnă configurarea unui sistem pentru a verifica valorile măsurate în raport cu cerințele de grosime specificate. Dacă o foaie se încadrează în afara intervalului de toleranță acceptabil, ar trebui fie respinsă, fie relucrată.

De asemenea, puteți păstra înregistrări ale tuturor măsurătorilor de grosime. Aceste înregistrări pot fi utile pentru trasabilitate, mai ales dacă mai târziu apar probleme cu produsul final. De asemenea, vă pot ajuta să identificați tendințele în procesul de fabricație, cum ar fi dacă grosimea se schimbă treptat în timp.

Concluzie

În concluzie, măsurarea exactă a grosimii foilor de cupru nichel este esențială pentru asigurarea calității și performanței produsului final. Folosind instrumentele potrivite, urmând procedurile de măsurare adecvate și luând în considerare provocările potențiale, puteți obține măsurători fiabile ale grosimii.

Dacă sunteți pe piață pentru foi de cupru nichel de înaltă calitate și aveți nevoie de măsurători precise ale grosimii ca parte a procesului dvs. de control al calității, suntem aici pentru a vă ajuta. Suntem un furnizor de încredere de foi de cupru nichel și vă putem oferi foi care îndeplinesc cerințele dumneavoastră specifice de grosime. Indiferent dacă aveți nevoie de foi pentru aplicații pentru baterii sau pentru alte utilizări industriale, noi vă putem acoperi. Contactați-ne pentru mai multe informații și pentru a începe o discuție privind achizițiile. Suntem întotdeauna bucuroși să lucrăm cu dvs. pentru a găsi cea mai bună soluție pentru nevoile dvs.

Referințe

• Manualul ASM Volumul 3: Diagrame de fază ale aliajului. ASM International.
• „Principii de măsurare și instrumentare” de John P. Bentley.
• Standarde și linii directoare din industrie legate de fabricarea și testarea foilor de cupru nichel.
