Care sunt caracteristicile de dilatare termică ale barelor de cupru?

Hei acolo! În calitate de furnizor de bare de cupru, sunt adesea întrebat despre caracteristicile de dilatare termică ale acestor componente electrice ingenioase. Așadar, haideți să descoperim ce face ca barele de cupru să se extindă și să se contracte atunci când temperatura se schimbă.

Oricum, ce este expansiunea termică?

În primul rând, să înțelegem ce este dilatarea termică. Mai simplu spus, este tendința materiei de a schimba forma, suprafața și volumul ca răspuns la o schimbare a temperaturii. Când un material devine mai fierbinte, moleculele sale se mișcă mai repede și se răspândesc, determinând extinderea materialului. În schimb, atunci când se răcește, moleculele încetinesc și se apropie, ducând la contracție.

De ce este importantă expansiunea termică pentru barele de cupru?

În sistemele electrice, barele de cupru sunt folosite pentru a conduce electricitatea între diferite componente. Ele se găsesc adesea în aparate de comutare, transformatoare și panouri de distribuție a energiei electrice. Acum, când curentul trece printr-o bară de cupru, generează căldură datorită rezistenței electrice a cuprului. Această căldură determină extinderea barei. Dacă extinderea nu este luată în considerare în mod corespunzător, poate duce la o grămadă de probleme.

De exemplu, dacă o bară de cupru este fixată rigid pe loc și se extinde semnificativ cu căldură, poate crea stres mecanic. Această solicitare poate face ca bara să se îndoaie, să crape sau chiar să rupă conexiunile la alte componente. În timp, aceste probleme pot duce la un contact electric slab, la creșterea rezistenței și chiar la supraîncălzire - o reacție în lanț care poate duce în cele din urmă la defecțiuni ale sistemului sau incendii electrice. Deci, înțelegerea caracteristicilor de dilatare termică ale barelor de cupru este crucială pentru proiectarea sistemelor electrice sigure și fiabile.

Coeficientul de dilatare termică a cuprului

Dilatarea termică a unui material este cuantificată prin coeficientul său de dilatare termică (CTE). Pentru cupru, coeficientul liniar de dilatare termică este de aproximativ 16,5 x 10^-6 pe grad Celsius (sau 9,2 x 10^-6 pe grad Fahrenheit). Ce înseamnă acest lucru? Ei bine, ne spune că pentru fiecare grad Celsius de creștere a temperaturii, o bară de cupru se va extinde cu aproximativ 16,5 milioane de părți din lungimea sa inițială.

Să presupunem că aveți o bară de cupru lungă de 1 metru, iar temperatura crește cu 50 de grade Celsius. Folosind valoarea CTE, putem calcula expansiunea. Expansiunea (ΔL) este dată de formula ΔL = α * L * ΔT, unde α este CTE, L este lungimea inițială și ΔT este modificarea temperaturii. Introducând numerele, obținem ΔL = 16,5 x 10^-6 * 1 * 50 = 0,000825 metri sau 0,825 milimetri. Deși aceasta ar putea părea o cantitate mică, într-un sistem electric complex în care conexiunile precise sunt esențiale, poate avea un impact mare.

Factori care afectează expansiunea termică a barelor de cupru

Expansiunea termică a barelor de cupru nu este doar o funcție directă a schimbării temperaturii și a CTE. Există alți câțiva factori care pot influența cât de mult se extinde sau se contractă o bară.

• Compoziția aliajului: Cuprul pur are un CTE specific, dar dacă este aliat cu alte elemente, CTE se poate modifica. De exemplu, alama, care este un aliaj de cupru și zinc, are un CTE diferit față de cuprul pur. Deci, dacă bara de cupru este făcută dintr-un aliaj, va trebui să cunoașteți CTE-ul specific al acelui aliaj pentru a prezice cu exactitate dilatarea termică.
• Forma și dimensiunea secțiunii transversale: Forma și dimensiunea barei colectoare pot afecta, de asemenea, dilatarea termică a acesteia. O bară cu o secțiune transversală mai mare se poate extinde diferit față de una mai subțire. În plus, forma (de exemplu, dreptunghiulară, circulară) poate influența modul în care expansiunea este distribuită de-a lungul barei colectoare.
• Condiții de instalare: Modul în care este instalată bara contează foarte mult. Dacă este fixat rigid la ambele capete, va suferi mai multă solicitare în timpul expansiunii în comparație cu o bară care are o oarecare flexibilitate în montare. Tehnicile de instalare adecvate, cum ar fi utilizarea rosturilor de dilatare sau a conexiunilor flexibile, pot ajuta la adaptarea expansiunii și la reducerea tensiunii.

Confruntarea cu expansiunea termică în barele colectoare din cupru

Deci, cum ne descurcăm cu dilatarea termică a barelor de cupru pentru a asigura fiabilitatea sistemelor electrice? Iată câteva strategii comune:

• Proiectare pentru extindere: Atunci când proiectează un sistem electric cu bare colectoare din cupru, inginerii trebuie să țină cont de schimbările de temperatură așteptate și de expansiunea rezultată. Acest lucru ar putea implica lăsarea unui spațiu suplimentar în instalație sau utilizarea barelor colectoare mai lungi pentru a permite expansiunea fără a provoca stres excesiv.
• Utilizarea articulațiilor de dilatație: Îmbinările de dilatație sunt conectori flexibili care pot fi instalați în sistemul de bare colectoare. Aceste îmbinări pot absorbi dilatarea și contracția barelor colectoare, reducând solicitarea asupra conexiunilor și a altor componente.

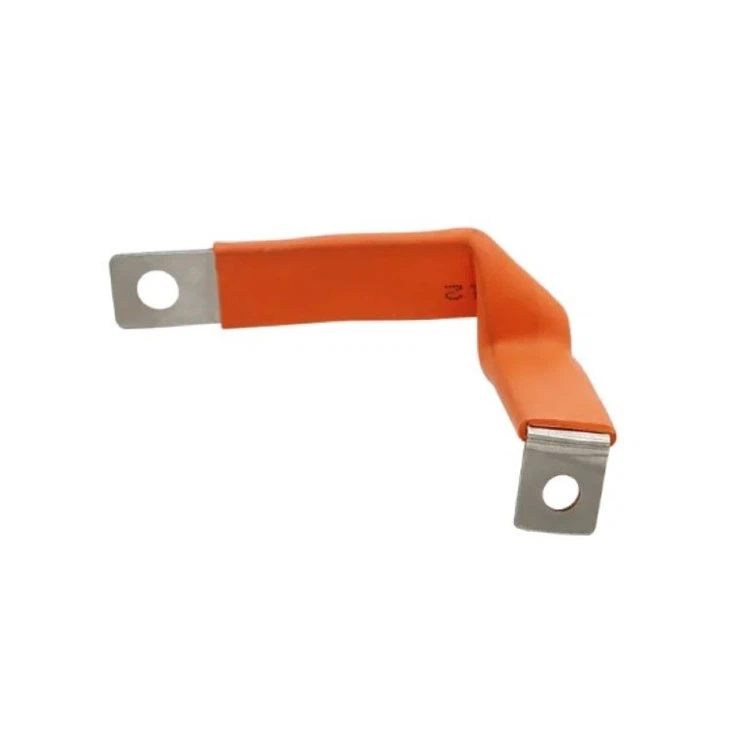

• Selectarea tipului de bară corectă: În funcție de aplicație, diferite tipuri de bare colectoare din cupru pot fi mai potrivite. De exemplu, dacă un sistem se confruntă cu schimbări frecvente și mari de temperatură, ar trebui să luați în considerareBară solidă flexibilă din cuprusauBare colectoare flexibile laminate cu cupru. Aceste bare colectoare flexibile se pot adapta mai bine la dilatarea și contracția termică în comparație cu barele rigide.

Aplicații și dilatare termică

Să aruncăm o privire la câteva aplicații specifice în care înțelegerea expansiunii termice a barelor de cupru este crucială.

• Sisteme de distribuție a energiei: În panourile mari de distribuție a puterii, barele de cupru transportă curenți mari, care generează căldură semnificativă. Pe măsură ce temperatura crește și barele colectoare se extind, dacă nu sunt gestionate corespunzător, poate duce la conexiuni slăbite și întreruperi de curent. De aceea, proiectarea și instalarea corectă cu considerente de extindere sunt o necesitate.

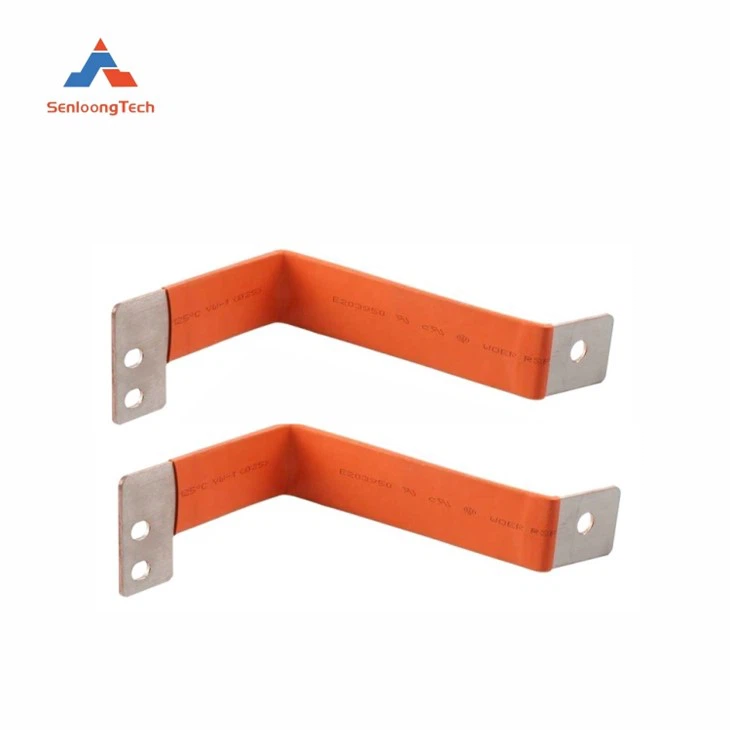

• Aplicații pentru baterii cu litiu - ion: În acumulatori litiu-ion,Bară colectoare din cupru baterie litiu-ionsunt folosite pentru a conecta celulele individuale ale bateriei. În timpul încărcării și descărcării, bateria generează căldură, determinând extinderea și contractarea barelor. Asigurarea gestionării termice adecvate și adaptarea expansiunii este esențială pentru a menține integritatea conexiunii bateriei și pentru a preveni problemele de siguranță.

Concluzie

În concluzie, caracteristicile de dilatare termică ale barelor de cupru sunt un aspect important de luat în considerare la proiectarea și instalarea sistemelor electrice. Înțelegând CTE-ul cuprului, factorii care afectează expansiunea și strategiile pentru a face față acestuia, putem asigura fiabilitatea și siguranța acestor sisteme.

Dacă sunteți în căutarea unor bare colectoare din cupru de înaltă calitate și aveți nevoie de mai multe informații despre cum să gestionați expansiunea termică în aplicația dvs. specifică, nu ezitați să contactați. Suntem aici pentru a vă ajuta să faceți alegerile potrivite pentru proiectele dumneavoastră electrice. Fie că ai nevoieBară solidă flexibilă din cupru,Bare colectoare flexibile laminate cu cupru, sauBară colectoare din cupru baterie litiu-ion, vă avem acoperit. Să vorbim despre cerințele dumneavoastră și să vedem cum putem lucra împreună pentru a crea o soluție electrică de top.
